ENGINEER TALKS Ep.05: Stainless Steel Rod Holders for Boats: Flush Mount Types, Angles & Rigging Guide

● 2026-08-11 ● - ● برای من پیام بگذارید

در اندی مارین، ما معتقدیم که دانش تولید عملی یکی از با ارزش ترین دارایی های ساخته شده است در طول زمان

در داخل کارگاه ما مهندسان، متخصصان تولید و تکنسین های مجربی حضور دارند که هزینه کرده اند سالها کار با سخت افزار دریایی فولاد ضد زنگ - از انتخاب مواد و فرآیندهای ریخته گری تا تکمیل و کنترل کیفیت

بسیاری از این بینش ها از طریق تجربه تولید روزانه آموخته می شوند: درک اینکه چرا یک جزء خراب می شود، چگونه مواد مختلف در محیط های دریایی عمل می کنند و چه جزئیاتی واقعاً هنگام توسعه اهمیت دارند سخت افزار قابل اعتماد

با این حال، این دانش عملی اغلب فقط در داخل کارگاه به اشتراک گذاشته می شود و به ندرت به مشتریانی می رسد که در حال اتخاذ تصمیمات مهندسی و منابع هستند.

صحبت های مهندس تلاش ما برای سازماندهی این مکالمات و به اشتراک گذاشتن تجربه تولید است. سخت افزار دریایی

از طریق این مجموعه، ما در مورد مواد، فرآیندهای تولید، ملاحظات طراحی و دنیای واقعی بحث می کنیم درس هایی از دیدگاه یک سازنده سخت افزار دریایی

امروز ENGINEER TALKS Ep.05 توسط علاقه مندان به ماهیگیری، مهندس ژانگ، توسط من ویراستار نوشته شده است.

1. مقایسه طراحی: Flush Mount در مقابل Clamp-On

1.1 نگهدارنده های میله ای فلاش (ادغام مستقیم بدنه)

ادغام مستقیم هال

مزیت مکانیکی:انتقال نگهدارنده های نصب فلاش گشتاورهای خمشی ایجاد شده توسط میله و بارهای پیچشی مستقیماً به ساختار گانوله تقویت شده از طریق فلنج، بدنه لوله و سیستم پشتیبان.

یکپارچه سازی پین گیمبال:316 که به درستی مهندسی شده است پین گیمبال از جنس استنلس استیل ادغام شده در پایه لوله از چرخش لبه میله در زیر ارتفاع جلوگیری می کند. بارهای جانبی، بهبود کنترل در طول ترولینگ دریایی.

واقعیت میدانی و ملاحظات نصب:فلاش خرابی های نصب اغلب به دلیل پشتیبانی ناکافی نصب است و نه خود بدنه نگهدارنده. استفاده از پیچ های خودکاری به طور مستقیم در لمینت فایبرگلاس ممکن است استحکام ساختاری کافی برای برنامه های ترول سنگین پیچ و مهره با اتصال دهنده های فولادی ضد زنگ، واشرهای بزرگ یا صفحات پشتی اختصاصی توزیع بار قابل توجهی بهتری را ارائه می دهند.

1.2 نگهدارنده میله گیره دار (اصطکاک و دینامیک گیره)

دینامیک اصطکاک و گیره

مزیت مکانیکی:نگهدارنده های گیره به اصطکاک متکی هستند بین گیره های تقسیم شده و لوله های ریلی ساختاری، آنها را برای کاربردهایی که در حفاری یا حفاری مناسب هستند اصلاح بدنه دائمی نامطلوب است.

مقاومت چرخشی:تحت بارگذاری جانبی شدید - مانند با ترول کردن با سرعت بالا یا برخورد ناگهانی ماهی - اصطکاک موجود بین گیره و ریل ممکن است تبدیل شود کافی نیست و به نگهدارنده اجازه می دهد تا حول محور لوله بچرخد.

محدودیت های بستن:افزایش نیروی گیره بهبود می یابد مقاومت چرخشی، اما سفت شدن بیش از حد ممکن است به لوله های آلومینیومی دیوار نازک یا فولاد ضد زنگ آسیب برساند. ایجاد تغییر شکل موضعی

2. الزامات نصب و یکپارچگی بدنه

انتخاب بین این دو طرح شامل متعادل کردن عملکرد سازه با انعطاف پذیری نصب است.

2.1 کنترل های نصب فلاش Mount

اصلاح هال:نصب فلاش مانت نیاز دارد بریدن یک دهانه از طریق عرشه یا لوله تفنگی در زاویه مشخص، معمولاً 0 درجه، 15 درجه یا 30 درجه بسته به الزامات ماهیگیری
حفاظت از هسته:در ساختارهای فایبرگلاس هسته دار، در معرض مواد هسته داخل برش باید قبل از نصب فلنج به خوبی با اپوکسی مهر و موم شوند. محافظت نشده مواد هسته ممکن است در طول زمان رطوبت را جذب کنند و باعث تخریب ساختاری شوند.
مدیریت زهکشی آب:نگهدارنده های فلاش پایین باز ممکن است اجازه دهید اسپری، باران یا آب شستشو وارد مناطق ذخیره‌سازی یا فضاهای سیم‌کشی زیر لوله‌کش شود.
- راه حل مهندسی:پایه های ریخته گری ته بسته با خروجی های تخلیه یکپارچه اجازه می دهد تا آب از طریق لوله به داخل زهکشی کابین خلبان هدایت شود. سیستم یا منطقه آبگیر

2.2 کنترل های نصب با گیره

نصب غیر مخرب:نگهدارنده های گیره نیاز به هیچ حفاری در بدنه، آنها را برای افزودن ظرفیت میله به T-tops، برج ها و ریل موجود مناسب می کند. سیستم ها
دقت اندازه گیری:گیره ها باید با قطر بیرونی مطابقت داشته باشند لوله نصب با دقت اندازه‌های معمول لوله‌های دریایی عبارتند از 1"، 1.25" و 1.5". اندازه نادرست می‌تواند کاهش سطح تماس و به خطر انداختن عملکرد گیره.
ملاحظات لاینر:آسترهای لاستیکی یا مقاوم در برابر اشعه ماوراء بنفش کمک می کنند محافظت از سطوح صیقلی و بهبود چسبندگی با این حال، رطوبت محبوس شده در زیر آسترها ممکن است خوردگی را تسریع کند در محیط های آب شور تمیز کردن مناسب و ترکیبات محافظ درجه دریایی می تواند به کاهش طولانی مدت کمک کند خطرات خوردگی

3. انتخاب برنامه: تطبیق طراحی با سناریوهای ماهیگیری

از آنجایی که نگهدارنده های فلاش مانت و گیره دارای ویژگی های مکانیکی متفاوتی هستند، انتخاب صحیح است بستگی به کاربرد ماهیگیری مورد نظر دارد.

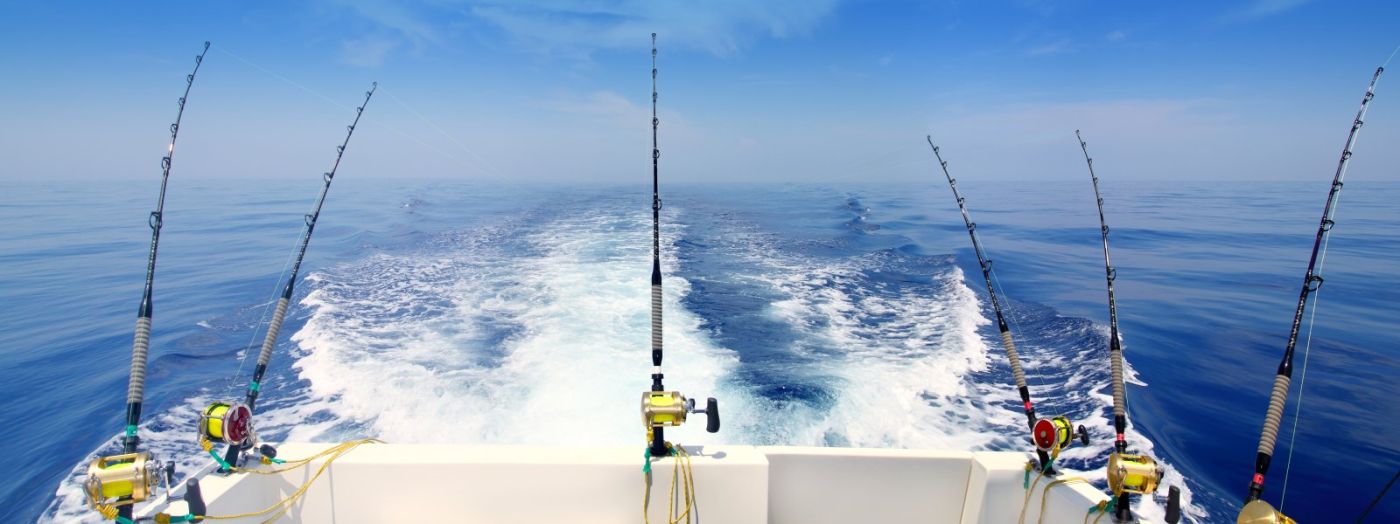

3.1 بازی بزرگ دریایی و ترولینگ با سرعت بالا (مارلین، ماهی تن، واهو)

انتخاب پیشنهادی

نگهدارنده های میله ای ریخته گری سنگین 316 فولاد ضد زنگ.

منطق مهندسی

تنظیمات کشش زیاد و تکل سنگین دریایی باعث ایجاد گشتاورهای خمشی و بارهای پیچشی قابل توجهی می شود.

نصب مناسب پایه‌های فلاش یکپارچه بدنه با سیستم‌های پشتیبان تقویت‌شده معمولاً برتری را ارائه می‌دهند. عملکرد ساختاری برای کاربردهای ترولینگ فراساحلی.

3.2 ماهیگیری دریفت، ماهیگیری پایین و ذخیره‌سازی میله ("پرتابگر موشک")

انتخاب پیشنهادی

نگهدارنده میله های گیره دار قابل تنظیم یا ثابت.

منطق مهندسی

نگهدارنده‌های گیره روی T-top، برج‌ها و سازه‌های سقفی که انعطاف‌پذیری نصب و عرشه را دارند عملکرد خوبی دارند. سازمان در اولویت هستند.

آنها برای کاربردهای ماهیگیری سبک تا متوسط و ذخیره عمودی میله در جایی که بارهای ضربه ای هستند مناسب هستند نسبتا متوسط

4. کیفیت مواد و مشخصات ساخت

صرف نظر از سبک نصب، انتخاب مواد و کیفیت ساخت به طور مستقیم بر دریایی طولانی مدت تأثیر می گذارد عملکرد

4.1 316 ریخته گری سرمایه گذاری فولاد ضد زنگ

ریخته‌گری سرمایه‌گذاری به تولیدکنندگان اجازه می‌دهد ضخامت دیوار را بهینه کنند، ویژگی‌های ساختاری را یکپارچه کنند و حفظ کنند عملکرد مکانیکی سازگار در مقایسه با قطعات مهر و موم شده یا قالب‌گیری شده با دیواره نازک.

برای نگهدارنده های میله، مزایای ریخته گری عبارتند از:

ادغام لوله به پایه قوی تر
ضخامت دیوار بهینه در اطراف مناطق پر استرس
ادغام پین گیمبال قابل اعتماد
مقاومت در برابر خوردگی بهتر در محیط های آب شور

4.2 استانداردهای تکمیل سطح

فرآیندهای پولیش و پولیش با کیفیت بالا به حذف آلودگی های سطحی و بهبود خوردگی کمک می کند مقاومت با حفظ لایه محافظ غیر فعال اکسید کروم از فولاد ضد زنگ.

4.3 استانداردهای بست

بست های مورد استفاده برای سیستم های پشتی و مجموعه های گیره باید از ضد زنگ درجه دریایی 316 استفاده کنند. پیچ های ماشین فولادی با روش های قفل مناسب برای جلوگیری از شل شدن ناشی از لرزش و تکرار چرخه های بارگذاری

ماتریس مقایسه ساختاری و عملیاتی

فاکتور مهندسی و عملیاتی	نگهدارنده میله کوه فلاش	نگهدارنده میله گیره دار
انتقال بار اولیه	برش مستقیم، فشار و انتقال پیچشی از طریق ساختار بدنه	انتقال بار مبتنی بر اصطکاک در برابر لوله ریلی
تاثیر نصب	نصب دائمی که نیاز به برش و آب بندی دارد	نصب غیر مخرب بر روی سازه های موجود
قابلیت ترول سنگین	بالا، مناسب برای کاربردهای دریایی و کشش زیاد	متوسط، بسته به طراحی گیره و ساختار ریل
مقاومت چرخشی	بالا، با اتصال گیمبال و بدنه یکپارچه پشتیبانی می شود	بستگی به نیروی گیره و اصطکاک سطح دارد
الزامات زهکشی آب	به طراحی ته بسته یا مسیر زهکشی نیاز دارد	به طور کلی قابل اجرا نیست
کاربرد اولیه	ترولینگ دریایی، ماهیگیری سنگین	ذخیره سازی T-top، پرتاب کننده های موشک، برنامه های کاربردی ماهیگیری سبک
کاربر پیشنهادی	ماهیگیران دریایی، سازندگان قایق بادبانی، برنامه های کاربردی ماهیگیری تجاری	صاحبان قایق به گزینه های نصب انعطاف پذیر نیاز دارند

توسعه راه حل های نگهدارنده میله های دریایی سفارشی

عملکرد قابل اعتماد سخت افزار دریایی با طراحی ساختاری صحیح، انتخاب مواد و کنترل تولید

اندی مارین از سازندگان قایق بادبانی، تولیدکنندگان تجهیزات دریایی و توزیع کنندگان با OEM/ODM پشتیبانی می کند. راه حل های سخت افزاری فولاد ضد زنگ، از جمله ریخته گری سرمایه گذاری، ماشینکاری دقیق، تکمیل سطح، و توسعه نگهدارنده میله سفارشی.

از زوایای سفارشی و تنظیمات نصب گرفته تا اجزای آماده تولید، تیم مهندسی ما کار می کند با مشتریان برای توسعه سخت افزارهای دریایی طراحی شده برای محیط های آب شور سخت.
